Una mirada clara a la estructura de la plataforma
En el trabajo diario con plataformas elevadoras, no alcanza con saber que la máquina “sube y baja”. Contar con una visión ordenada de la anatomía de las plataformas elevadoras ayuda a entender qué hace cada conjunto, cómo se relacionan entre sí y por qué ciertos componentes son más críticos para la operación segura.
Las partes de una plataforma elevadora de tijera cumplen funciones distintas, pero complementarias. Identificar cada sección de manera sencilla permite mejorar la forma en que se describen incidentes, se registran intervenciones y se organizan las tareas de revisión.

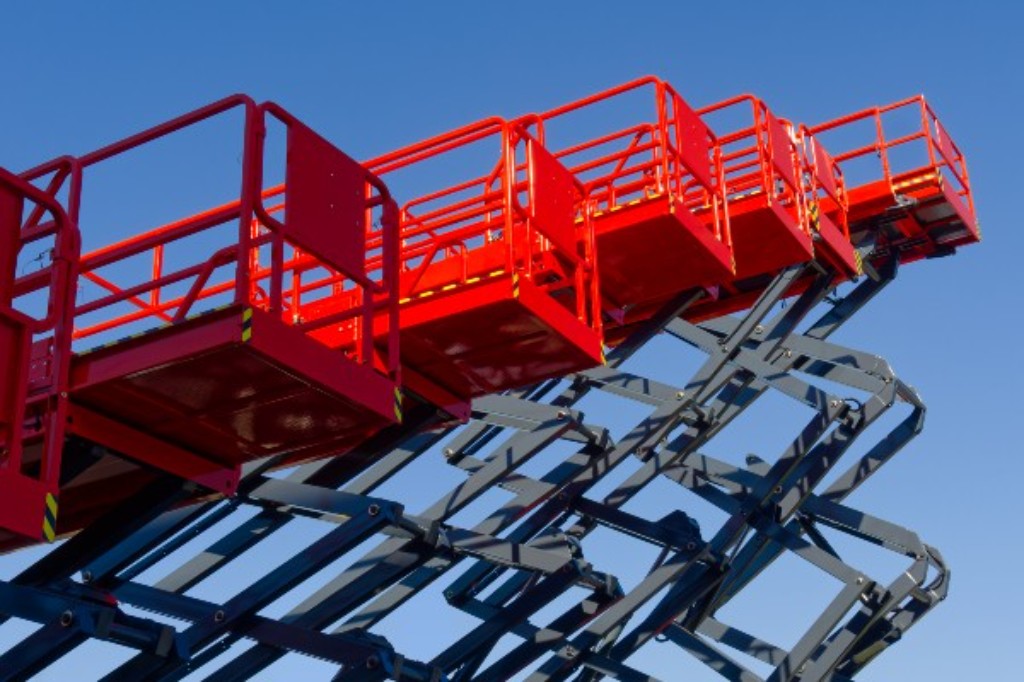

Vista general: las tres grandes partes de una plataforma elevadora de tijera
De manera esquemática, las partes de una plataforma elevadora de tijera se agrupan en tres conjuntos principales que facilitan el análisis técnico y el intercambio de información:
1. Plataforma de trabajo
Es la superficie elevada sobre la que se ubican las personas, herramientas y materiales. Incluye barandas, rodapié y el acceso (puerta o cadena), además del conjunto de mandos superiores.
2. Estructura extensible en tijera
Está formada por los brazos articulados en forma de “X” y los elementos que los vinculan con el sistema hidráulico. Su función es transformar el movimiento lineal de los cilindros en el desplazamiento vertical de la plataforma.
3. Chasis o base
Es la estructura inferior que soporta el conjunto completo. Incorpora ejes y ruedas, sistemas de dirección y freno, la unidad de potencia (baterías o motor y central hidráulica) y los mandos inferiores, además de posibles estabilizadores según el modelo.
Esta vista general funciona como un mapa: facilita ubicar cualquier componente dentro de uno de estos tres bloques y ordenar así la conversación técnica, la documentación y los registros de mantenimiento.
Plataforma de trabajo: zona de operación, contención y mandos
Cesta, barandas y accesos
La plataforma de trabajo es el elemento más visible y, al mismo tiempo, uno de los más regulados desde el punto de vista de la seguridad, con requisitos específicos para barandas, rodapié y sistemas de acceso definidos en normas de trabajo en altura y estándares de plataformas móviles elevadoras.
La “cesta” o piso de trabajo está diseñada para soportar la carga nominal del equipo, tal como se indica en las placas de características y manuales exigidos por la normativa de equipos de elevación.
Alrededor de la cesta se disponen las barandas perimetrales, el rodapié y el sistema de acceso (puerta abatible, cadena u otro dispositivo equivalente).
Estos componentes conforman la barrera física que evita caídas al vacío y desplazamientos involuntarios del operario fuera de la plataforma. La geometría, altura de barandas y puntos de apoyo están pensados para permitir libertad de movimiento dentro de un perímetro seguro.
Mandos y dispositivos de seguridad en la plataforma
En la parte superior también se concentran los mandos principales. El panel de control suele incluir joystick o palancas, selectores de función, pulsadores y una seta de parada de emergencia, todos ubicados de forma que puedan operarse con facilidad desde la zona de trabajo.
Además de los controles visibles, esta sección integra dispositivos de seguridad asociados al acceso y a la lógica de movimiento: interruptores que verifican el cierre correcto de la puerta, sensores que habilitan o inhiben determinadas maniobras y elementos de señalización (indicadores luminosos, avisos sonoros).
Desde el punto de vista técnico, reconocer cada uno de estos componentes permite relacionar un comportamiento anómalo (por ejemplo, la imposibilidad de mover la plataforma desde arriba) con la parte específica del sistema donde iniciar la verificación.
En el día a día, esta es la zona de mayor 'maltrato': joysticks con fuelles rotos que permiten el ingreso de humedad, o contactos de puerta puenteados o golpeados, son las causas más frecuentes de códigos de falla que detienen la máquina.
Estructura extensible: mecanismo de tijera y cilindros hidráulicos
En la estructura extensible de tipo tijera se concentra buena parte de la mecánica que hace posible el movimiento vertical de la plataforma. Los brazos articulados en “X” forman un mecanismo que guía el desplazamiento, manteniendo la alineación entre el chasis y la plataforma de trabajo durante todo el recorrido de elevación.
Cada cruce incorpora ejes, bujes y puntos de anclaje que permiten el giro controlado de los tramos, evitando movimientos laterales indeseados.
Justamente en estos puntos de articulación es donde el mantenimiento debe poner el foco: el desgaste natural de los bujes genera un 'juego' excesivo que se traduce en oscilaciones peligrosas (el famoso 'baile' de la cesta) cuando el equipo está desplegado en altura.
El sistema hidráulico se integra a este conjunto mediante uno o varios cilindros que empujan o retraen la tijera. Al extenderse, los cilindros abren los brazos y elevan la carga; al retraerse, acompañan el descenso de manera regulada.
En una plataforma elevadora de tijera, la coordinación entre brazos, ejes y cilindros define la suavidad de los movimientos, la estabilidad de la estructura y la capacidad de la máquina para alcanzar la altura nominal sin someter a esfuerzos excesivos a sus componentes principales.
Chasis, rodados y sistemas de mando inferior
El chasis funciona como base estructural de la máquina y soporte de todos los conjuntos superiores. En esta zona se ubican los elementos que permiten el desplazamiento, el frenado y, según el diseño, la estabilización del equipo.
Ruedas, ejes, sistema de dirección y frenos trabajan junto con el bastidor para trasladar la carga de manera controlada sobre el piso disponible, ya sea en interiores o en superficies de obra más irregulares.
Aquí la inspección visual es crítica: cortes profundos o desprendimientos de goma en las ruedas macizas comprometen la estabilidad base, mientras que el sistema de protección antibaches (pothole protection) suele ser un punto de falla por acumulación de suciedad o golpes que impiden su despliegue.
Dentro del chasis también suelen alojarse la unidad de potencia y los mandos inferiores. En una plataforma elevadora de tijera eléctrica, esto incluye el compartimento de baterías, el cargador y la central hidráulica con su bomba y depósito. Los controles desde base permiten maniobrar el equipo en situaciones específicas, así como ejecutar descensos de emergencia.
Muchas de las partes de una plataforma elevadora menos visibles se concentran en esta sección, pero resultan decisivas para la movilidad y la seguridad.
🛠️ Pedí repuestos originales y alternativos con la compatibilidad garantizada
En Maquinarias Independencia te aseguramos que el repuesto que compres coincida exactamente con tu equipo y cumpla con la normativa vigente.
El valor de conocer cada parte: menos ambigüedad y mejores decisiones técnicas
Dominar la ubicación y el nombre de las partes de una plataforma elevadora de tijera aporta una ventaja concreta en la gestión diaria de estos equipos. Permite registrar incidentes con mayor precisión, relacionar síntomas con zonas específicas de la máquina y priorizar inspecciones en función del tipo de esfuerzo al que se somete cada conjunto en el trabajo cotidiano.
Cuando todo el equipo comparte el mismo mapa de componentes, se reducen las ambigüedades en los reportes, se agilizan los diagnósticos y se ordenan mejor las intervenciones planificadas.
Esa claridad también facilita el diálogo con proveedores especializados a la hora de verificar compatibilidades y definir la solución técnica adecuada. En ese punto, Maquinarias Independencia puede acompañar con asesoramiento y con la provisión de repuestos originales HELI y alternativos de alta calidad, alineados con las necesidades reales de cada operación.
Resumiendo
Conocer en detalle las partes de una plataforma elevadora permite entender la máquina como un sistema, donde plataforma de trabajo, tijera y chasis se combinan para ofrecer altura y seguridad controladas.
Tomar decisiones técnicas con este mapa en mente mejora los registros, las inspecciones y la calidad de cada intervención.
Cuando surge una duda sobre qué componente está comprometido, el equipo de Maquinarias Independencia puede acompañar con criterio técnico y provisión de repuestos adecuados.
